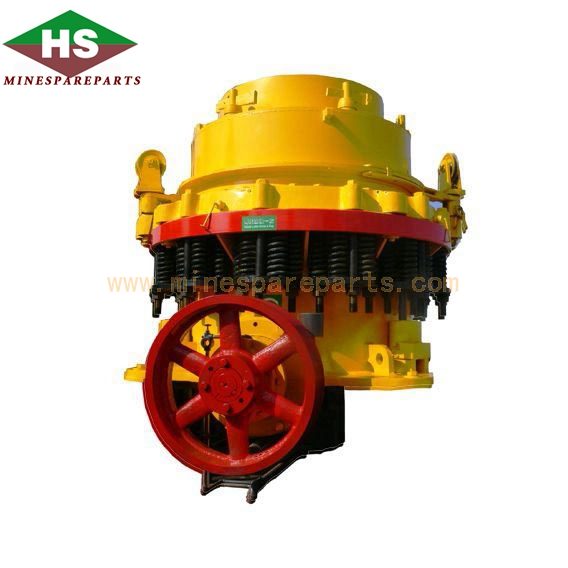

Подходит для машин для дробления сырья в металлургии, строительстве, дорожном строительстве, химии и силикатной промышленности, является предпочтительным промежуточным дроблением. Коэффициент дробления с конической дробилкой, высокая эффективность, низкое энергопотребление, однородный размер частиц, подходит для среднего и мелкого дробления всех видов руды , камень.
Принцип работы
В процессе работы конусной дробилки двигатель приводит во вращение эксцентриковую втулку через передающее устройство, а движущийся конус вращается и качается под воздействием принудительного действия эксцентриковой втулки. Участок движущегося конуса, близкий к статическому конусу, становится камерой дробления, и материал измельчается в результате многократного выдавливания и удара движущегося конуса и статического конуса. Когда движущийся конус покидает участок, материал, который был разрушен до необходимого размера попадает под действие собственной гравитации и отводится от дна конуса. Характеристики производительности
Характеристики производительности
1. Более высокая производственная мощность и лучшее качество
2. Время отключения значительно сокращается благодаря защитному устройству.
3. Корпус изготовлен из литой стальной конструкции, а усиленные стержни установлены в усиленных деталях.
4. Включая регулятор, можно быстро настроить размер измельчаемого материала.
5. Обеспечить защитное устройство пружинного типа.
6. При полной системе смазки, когда температура слишком высокая или скорость потока слишком низкая, автоматически закрывается.
7. Хорошие герметизирующие свойства внутренней структуры могут эффективно защитить оборудование от пыли и других мелких частиц.
8. Длительный срок службы и сильная применимость.
Технические параметры
Model | Cavity Type |
Max.Feeding Size (mn) |
Min. Discharging Port Size (mm) |
Motor Power (kW) |
Closed Edge Material Discharging Port(Mm)Output(TPH) | Weight (kg) |
|||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
6 | 10 | 13 | 16 | 19 | 22 | 25 | 38 | 51 | 64 | ||||||
VSC24 | C | 95 | 10 | 37-45 | 20 | 25 | 30 | 35 | 45 | 50 | 75 | 5300 | |||
M | 72 | 6 | 37-45 | 18 | 20 | 25 | 30 | 35 | 40 | 45 | 60 | 5300 | |||
VSC40 | C | 160 | 13 | 90-110 | 80 | 100 | 135 | 150 | 175 | 235 | 10800 | ||||
M | 115 | 10 | 90-110 | 65 | 75 | 90 | 120 | 135 | 150 | 10800 | |||||
F | 80 | 8 | 90-110 | 50 | 55 | 65 | 70 | 95 | 10510 | ||||||
EF | 50 | 6 | 90-110 | 52 | 62 | 72 | 78 | 102 | 10510 | ||||||
VSC45 | C | 180 | 13 | 110-132 | 115 | 135 | 150 | 180 | 200 | 260 | 15500 | ||||
M | 130 | 10 | 110-132 | 100 | 110 | 120 | 135 | 165 | 175 | 15500 | |||||
F | 90 | 10 | 110-132 | 80 | 105 | 110 | 140 | 15500 | |||||||
EF | 60 | 6 | 110-132 | 60 | 74 | 105 | 110 | 130 | 15500 | ||||||
VSC51 | C | 200 | 16 | 132-160 | 150 | 180 | 200 | 230 | 310 | 390 | 22300 | ||||
M | 150 | 13 | 132-160 | 115 | 140 | 160 | 190 | 210 | 22300 | ||||||
F | 102 | 10 | 132-160 | 90 | 115 | 145 | 160 | 22300 | |||||||
EF | 70 | 8 | 132-160 | 88 | 110 | 135 | 155 | 22300 | |||||||
VSC54 | C | 215 | 19 | 185-220 | 200 | 220 | 260 | 330 | 420 | 26300 | |||||
M | 160 | 16 | 185-220 | 155 | 180 | 200 | 220 | 26300 | |||||||
F | 115 | 13 | 185-220 | 150 | 190 | 210 | 230 | 26300 | |||||||
EF | 76 | 8 | 185-220 | 122 | 148 | 185 | 200 | 26300 | |||||||
VSC60 | C | 235 | 22 | 220-250 | 240 | 265 | 300 | 400 | 510 | 570 | 37750 | ||||
M | 175 | 19 | 220-250 | 215 | 240 | 265 | 320 | 37750 | |||||||
F | 130 | 13 | 220-250 | 180 | 210 | 235 | 255 | 275 | 37750 | ||||||
EF | 90 | 10 | 220-250 | 148 | 178 | 220 | 265 | 37750 | |||||||
VSC66 | C | 267 | 22 | 250-300 | 330 | 390 | 525 | 655 | 725 | 44300 | |||||
M | 203 | 16 | 250-300 | 230 | 270 | 300 | 330 | 44300 | |||||||
F | 140 | 13 | 250-300 | 185 | 225 | 265 | 340 | 44300 | |||||||
EF | 95 | 10 | 250-300 | 180 | 220 | 260 | 335 | 44300 |
